1. Introducción: el diseño como punto de partida para una planta eficiente
Diseñar una planta de biogás no es una simple cuestión de colocar un equipo y esperar que produzca energía. Es un proceso complejo que combina ingeniería, biología, gestión de residuos, análisis económico y criterios ambientales. El diseño define la forma en que la planta va a funcionar a lo largo de su vida útil y condiciona tanto su rendimiento energético como su impacto ambiental y su viabilidad económica.
Para lograrlo se integra el conocimiento de múltiples disciplinas —desde la ingeniería civil y de procesos hasta la microbiología aplicada— y se estructura cada elemento para que la instalación sea segura, eficiente, sostenible y adaptable a las condiciones específicas del lugar donde se ubica.
2. ¿Quién diseña una planta de biogás? Roles y especialidades
El diseño de una planta de biogás involucra a un equipo interdisciplinar compuesto por profesionales con diferentes perfiles:
2.1 Ingenieros de procesos
Son los responsables de modelar y dimensionar el flujo de materia dentro de la planta. Analizan cómo se comporta la materia orgánica desde que entra hasta que sale convertida en biogás y digestato.
2.2 Ingenieros civiles
Evalúan y proyectan aspectos como cimentaciones, estructuras de contención, tanques, accesos, drenajes y zonas de almacenamiento. También consideran aspectos de seguridad y normativa urbanística.
2.3 Ingenieros ambientales
Se encargan de evaluar impactos ambientales, emisiones de gases, olores y gestión de subproductos. Su función es asegurar que la planta cumpla con la legislación y mitigue al máximo los impactos negativos.
2.4 Microbiólogos y biotecnólogos
Aportan el conocimiento profundo del proceso biológico de digestión anaerobia, asegurando que las condiciones internas del reactor favorezcan la estabilidad microbiológica y la producción de metano.
2.5 Expertos en automatización y control
Definen cómo se monitorizan y controlan las variables clave (temperatura, pH, carga orgánica, producción de gas) y diseñan sistemas de supervisión que mantengan la planta operando de forma óptima.
2.6 Técnicos y operadores especializados
Su experiencia práctica contribuye a ajustar el diseño a las realidades operativas diarias.
En conjunto, este equipo define qué se diseña, cómo se integra y cómo se gestiona.
3. Factores previos al diseño: condiciones y objetivos del proyecto
Antes de plantear un diseño concreto, es fundamental entender las condiciones y metas específicas de la instalación:
3.1 Disponibilidad y tipo de residuos
El diseño cambia si se trata de:
- Purines y estiércol de ganado.
- Residuos agrícolas (paja, restos de cosecha).
- Residuos industriales orgánicos (subproductos alimentarios).
- Residuos urbanos biodegradables.
Cada tipo de residuo requiere enfoques distintos de pretratamiento, mezcla y retención.
3.2 Volumen y variación de los residuos
No es lo mismo diseñar una planta para residuos constantes (por ejemplo, producción diaria de una granja) que para flujos variables (como residuos industriales con picos estacionales).
3.3 Uso previsto del biogás
Definir si el biogás se va a utilizar para:
- Generar electricidad y calor en la propia explotación.
- Purificarlo a biometano para inyección en redes de gas.
- Uso directo como combustible para maquinaria.
Esto condiciona el equipamiento y la configuración de procesos.
3.4 Restricciones ambientales y normativas
Las regulaciones locales y nacionales pueden imponer límites sobre emisiones, olores, vertidos y gestión de digestato.
3.5 Criterios económicos
El análisis de costes y beneficios ayuda a determinar la escala de la planta, el retorno esperado de la inversión y la viabilidad financiera.
4. Etapas principales del diseño de una planta de biogás
El diseño se desarrolla en fases, cada una de ellas con decisiones técnicas específicas:
4.1 Análisis de residuos y caracterización
Antes de diseñar cualquier componente, se realiza un análisis físico‑químico de los residuos que incluirá:
- Porcentaje de sólidos totales.
- Relación carbono/nitrógeno.
- Contenido de materia biodegradable.
- Presencia de compuestos inhibidores.
Esta caracterización permite estimar la capacidad de producción de biogás y definir parámetros de operación.
4.2 Selección del tipo de digestor
Existen varios tipos de digestores anaeróbicos, y la elección depende de:
- Características del sustrato.
- Volumen diario a procesar.
- Metas de producción de gas.
- Condiciones de operación (mesófilo vs termófilo).
Algunas opciones frecuentes:
4.2.1 Digestores de flujo continuo
- Se alimentan continuamente con nuevos residuos.
- Producen biogás de forma estable.
- Son adecuados para instalaciones con residuos constantes.
4.2.2 Digestores por lotes
- Se carga todo el volumen de sustrato y se procesa hasta completar la digestión.
- Permiten mayor control sobre cada ciclo, pero la producción no es continua.
4.2.3 Digestores de flujo ascendente
Facilitan la mezcla y el contacto entre microorganismos y sustratos.
La comparación entre estos tipos de digestores se realiza con modelos matemáticos para asegurar que el seleccionado maximice la producción de metano y mantenga estabilidad biológica.
4.3 Dimensionamiento de los volúmenes y tiempos
Dimensionar correctamente los tanques de digestión y almacenamiento es crucial.
4.3.1 Tiempo de retención hidráulica (TRH)
Indica cuánto tiempo permanece el sustrato dentro del digestor para permitir la degradación biológica completa. Suele oscilar entre 20 y 40 días, dependiendo del régimen térmico y la naturaleza del sustrato.
4.3.2 Volumen del digestor
Se calcula en función de:
- Volumen de residuos diarios.
- TRH deseado.
- Densidad y contenido de sólidos.
Un diseño adecuado evita sobrecargas o tiempos insuficientes de degradación.
4.4 Pretratamiento de residuos
El pretratamiento mejora la eficiencia de la digestión. Puede incluir:
- Separación de sólidos para ajustar el contenido de sólidos totales.
- Trituración o molienda para aumentar superficie y facilitar la biodegradación.
- Ajuste de pH o adición de nutrientes cuando sea necesario.
Estas etapas se planifican para maximizar el rendimiento y evitar problemas en el digestor.
4.5 Sistemas de mezcla interna
La mezcla dentro del digestor evita la estratificación de los residuos. Existen varias tecnologías:
- Agitadores mecánicos, que remueven el sustrato con palas o propulsores.
- Inyección de gas recirculado, que genera movimientos internos con las burbujas.
- Bombas de recirculación, que reintroducen el contenido en distintas zonas del tanque.
La elección depende de la densidad del sustrato y del tamaño del digestor.
4.6 Sistemas térmicos de control de temperatura
La temperatura es un factor crítico para el crecimiento de microorganismos metanogénicos. El diseño debe incluir:
- Aislamiento térmico del digestor.
- Intercambiadores de calor para mantener temperatura constante.
- Sistemas de recuperación térmica usando el propio biogás como fuente de energía.
4.7 Control de pH y alcalinidad
Las bacterias responsables de la producción de metano son sensibles a cambios bruscos de pH. El diseño de la planta considera:
- Sistemas de medición continua de pH.
- Estrategias de ajuste de alcalinidad para evitar acidez extrema.
Un pH fuera de rango puede detener temporalmente la producción de biogás hasta que se restablezca el equilibrio.

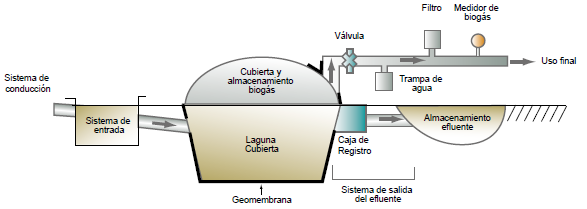

4.8 Captura y almacenamiento de biogás
El biogás producido se recoge en sistemas de almacenamiento diseñados para garantizar seguridad:
- Tangas flotantes o bolsas de almacenamiento que se adaptan al volumen de gas.
- Tanques rígidos con membranas flexibles para manejo de presión variable.
- Válvulas de seguridad y sistemas anti‑explosión.
El sistema de almacenamiento debe minimizar fugas y mantener condiciones estables para su uso posterior.

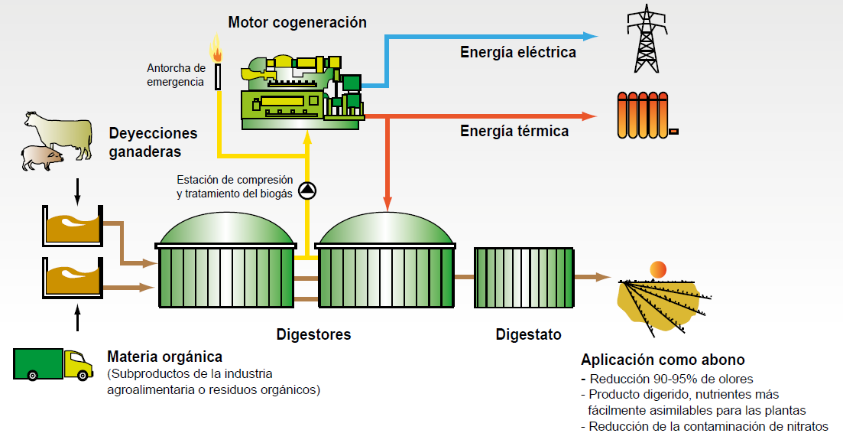

4.9 Uso del biogás: equipos finales
La planta debe estar diseñada para uno o varios fines:
4.9.1 Cogeneración
Uso de generadores para producir simultáneamente electricidad y calor.
4.9.2 Producción de biometano
El biogás puede purificarse para eliminar CO₂ y otros compuestos, generando biometano apto para inyección en redes de gas o uso como combustible limpio.
4.9.3 Calefacción directa
El biogás puede usarse para sistemas térmicos en explotaciones, reduciendo el consumo de combustibles fósiles.
4.10 Gestión del digestato
El subproducto de la digestión anaerobia —el digestato— es un fertilizante de alto valor:
- El diseño incluye sistemas de separación sólido-líquido.
- Tanques de almacenamiento y sistemas de bombeo para aplicación agronómica.
- Protocolos para asegurar aplicación segura y efectiva en suelos.
5. Integración de automatización y control
Una planta moderna integra sistemas automáticos de control que:
- Monitorean temperatura, pH, presión y producción de biogás.
- Ajustan automáticamente parámetros de carga y mezcla.
- Emiten alertas en caso de desviaciones operativas.
La automatización reduce errores humanos, mejora la seguridad y mantiene la producción en parámetros óptimos.
6. Seguridad y gestión de riesgos
El diseño incorpora medidas para minimizar riesgos:
- Sistemas de detección de fugas de gas.
- Válvulas de alivio de presión.
- Protocolos de actuación ante emergencias.
- Señalización y zonas de acceso seguro.
La seguridad es prioritaria en todas las fases del diseño y operación.
7. Logística y mantenimiento
Una planta bien diseñada facilita:
- Accesos para revisión y mantenimiento.
- Zonas de almacenamiento de sustratos y productos.
- Rutas de transporte interno eficientes.
El mantenimiento programado se planifica desde la fase de diseño para reducir paradas inesperadas.
8. Evaluación económica y sostenibilidad
El diseño incluye un análisis de:
- Costos de construcción.
- Costos operativos y de mantenimiento.
- Ahorros energéticos esperados.
- Ingresos por venta de biometano o excedentes de energía.
- Valor añadido del digestato aplicado o comercializado.
Este análisis permite estimar el retorno de inversión y la viabilidad financiera del proyecto.
9. Ejemplos de aplicaciones de plantas bien diseñadas
- Granjas de porcino que gestionan sus propios purines y producen energía para autoconsumo.
- Industrias agroalimentarias que co-digeren residuos industriales y ganaderos.
- Comunidades rurales que inyectan biometano en redes locales de gas.
10. Contribución ambiental y social
El diseño adecuado de una planta de biogás:
- Reduce emisiones de gases de efecto invernadero.
- Minimiza olores y contaminación asociada a residuos.
- Genera empleo y fortalece economías locales.
- Fomenta la sostenibilidad y autonomía energética.
11. Conclusión
Diseñar una planta de biogás es un proceso complejo y profundamente técnico, que requiere la participación de múltiples disciplinas y una visión integrada de los aspectos biológicos,
Bibliografía
- Weiland, P. (2010). Biogas production: current state and perspectives. Applied Microbiology and Biotechnology, 85, 849–860.
- Ward, A. J., Hobbs, P. J., Holliman, P. J., & Jones, D. L. (2008). Optimisation of the anaerobic digestion of agricultural resources. Bioresource Technology, 99(17), 7928–7940.
- Angelidaki, I., Alves, M., Bolzonella, D., et al. (2011). Defining the biomethane potential of solid organic wastes and energy crops. Water Science and Technology, 64(4), 1028–1036.
- Appels, L., Baeyens, J., Degrève, J., & Dewil, R. (2008). Principles and potential of the anaerobic digestion of waste‑activated sludge. Progress in Energy and Combustion Science, 34(6), 755–781.
- Taherzadeh, M. J., & Karimi, K. (2008). Pretreatment of lignocellulosic wastes to improve ethanol and biogas production: A review. International Journal of Molecular Sciences, 9(9), 1621–1651.
- Hernandez, R., & Costa, J. (2019). Anaerobic digestion processes: reactor design and control strategies. Renewable Energy Journal, 135, 1304–1316.
